AV over IP : NDI & DANTE
Un des plus gros chantier de ces dernières années a été la modernisation de la régie et des équipements de production audiovisuel de l’école. Quand l’opportunité s’est présentée de mettre à niveau le système de production, notre choix s’est vite tournée vers des solutions réseau (over IP), pour la flexibilité qu’elles présentait et les facilité de retrofit (mise à jour d’une infrastructure ancienne à moindre coûts).
MàJ : 25/08/2026
L’ancien système…

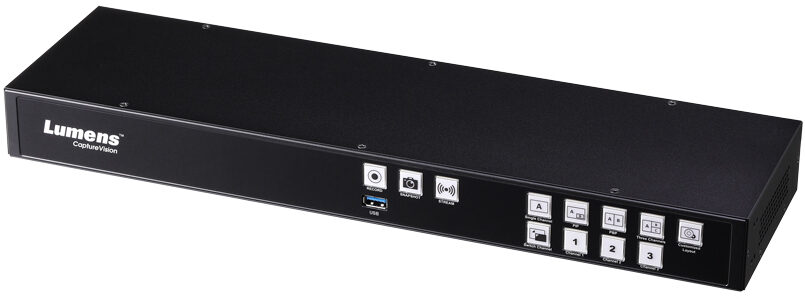

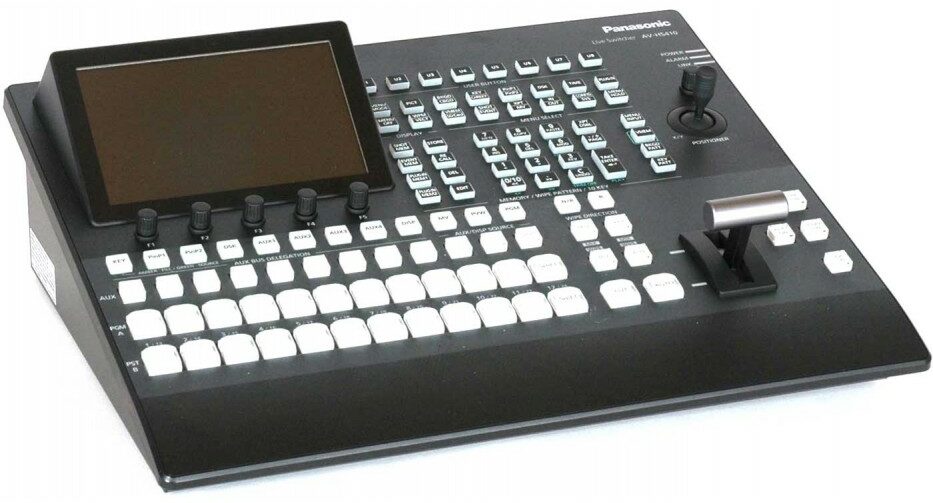

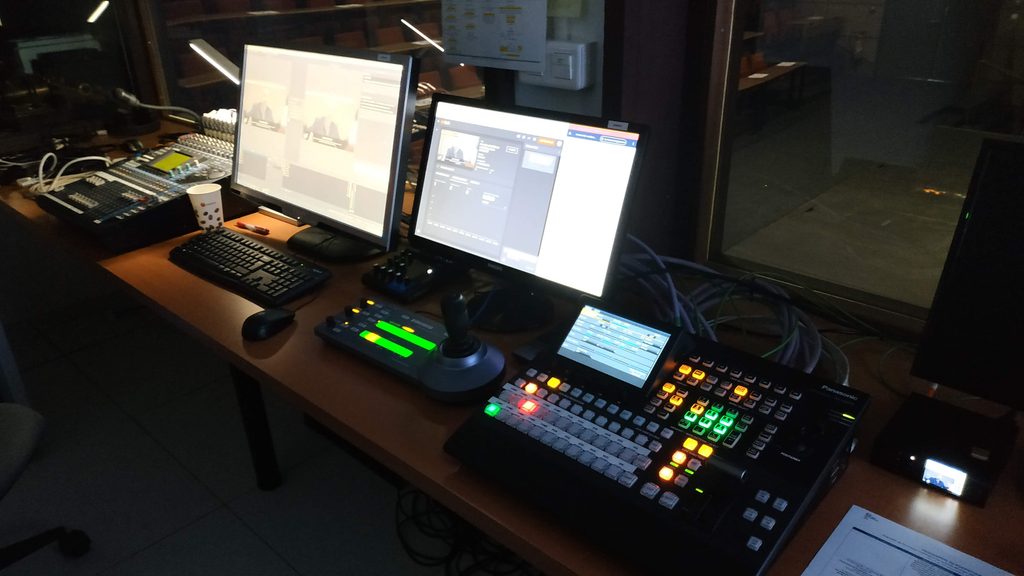

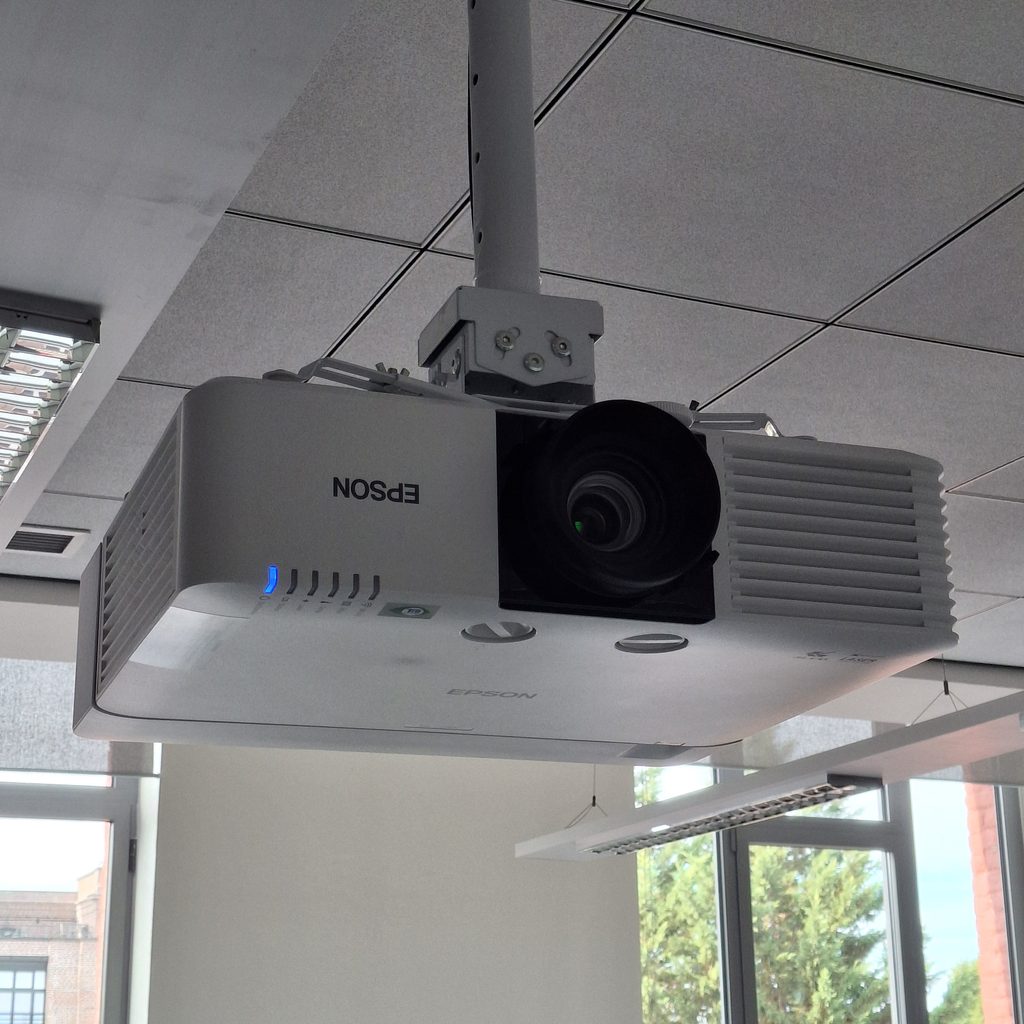

Si la régie datait de la construction de l’école (2008), elle avait néanmoins été mise à jour, par petit sauts technologiques, assez régulièrement. De caméras PTZ SD piloté par une interface informatique sous Windows XP, ils étaient passés à la HD avec des caméra Sony SRG-120-DS et à un mélangeur Panasonic AVHS410 (photos ci-dessous), connectées en réseau pour le contrôle, mais en SDI pour le flux vidéo. Tout ça, sans pour autant retirer l’ancien matériel, qui contrôlait encore certains aspects de la production comme l’allumage des vidéoprojecteurs et les écrans de projection. Pour le streaming, quelques mois avant mon arrivée, un streamer (Lumens LC200) avait été acheté, mais cette solution n’a finalement jamais été utilisée en production. En revanche, sous mon impulsion, OBS a été préféré comme solution gratuite de streaming et d’habillage graphique.
Pour l’habillage justement, le plan initial était d’utiliser le flux vidéo d’un PC diffusant un PowerPoint, incrusté sur le Programme du mélangeur via Chroma Key. Nous avons finalement opté pour une solution plus propre, mais plus complexe à mettre en œuvre. En m’appuyant sur la communauté des développeur pour OBS, j’ai conçu une application web dédiée ; une page web affichant les différents éléments de l’habillage (animations comprises) et une page pour la contrôler, inclus dans l’interface d’OBS via la fonction « Custom Browser Docks ». Les deux pages se parlait à travers l’API BroadcastChannel. La page affichant l’habillage graphique (DSK) était ensuite sortie en pleine écran sur deux moniteurs : une version en pleines couleurs sur fond noir et une version en noir et blanc servant d’alpha pour la première. Les flux de ces deux moniteurs étaient ensuite recombinés dans le mélangeur et utilisé comme DSK. OBS servait également, via une carte d’acquisition, de streamer, recapturant le programme complet, avec le DSK incrusté, pour diffusion sur YouTube. Cette solution permettait d’habiller le programme, tout en continuant de sortir le programme finale du mélangeur, pour diffusion en salle.
A fur et à mesure, cette solution a évoluée pour incruster directement l’habillage dans OBS, d’abord en sortant le flux final via HDMI, reconverti en SDI, puis en introduisant progressivement des flux NDI dans l’infrastucture. Ci-doussous, la dernière itération de l’ancien système : caméra SDI > mélangeur SDI > Capture SDI-HDMI > Habillage & Streaming > Diffusion NDI. Aussi, quand il a s’agit de choisir une solution pour une refonte totale du système, le Tricaster, avec ses fonctionnalités NDI, s’est très vite imposé. Par ailleurs, NewTek (aujourd’hui VizRT) venait d’ajouté une fonctionnalité permettant d’inclure une page Web dans les buffers, ce qui a permis la continuation et l’évolutions de cette solution d’habillage dynamique par application Web.
Les travaux…

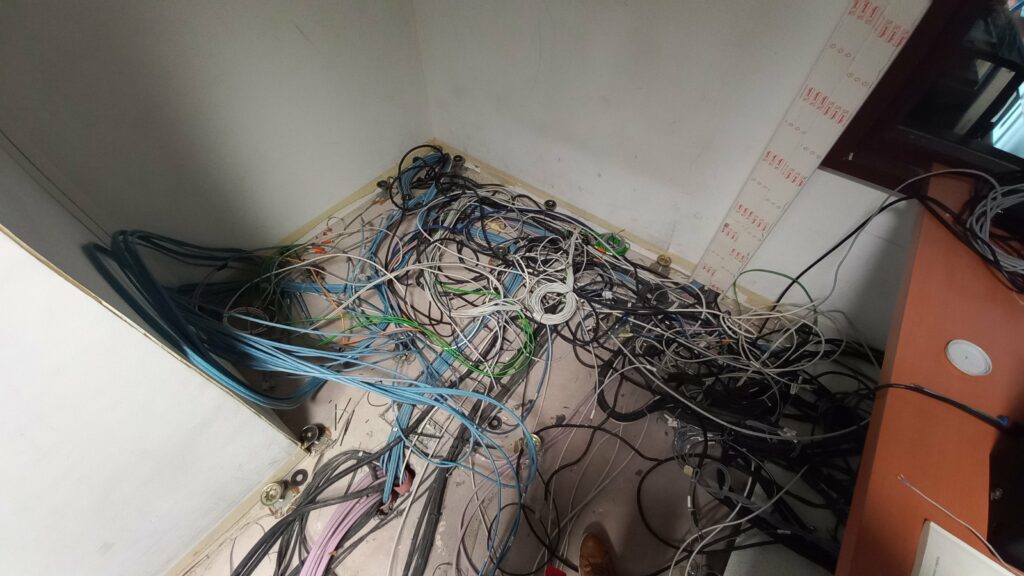

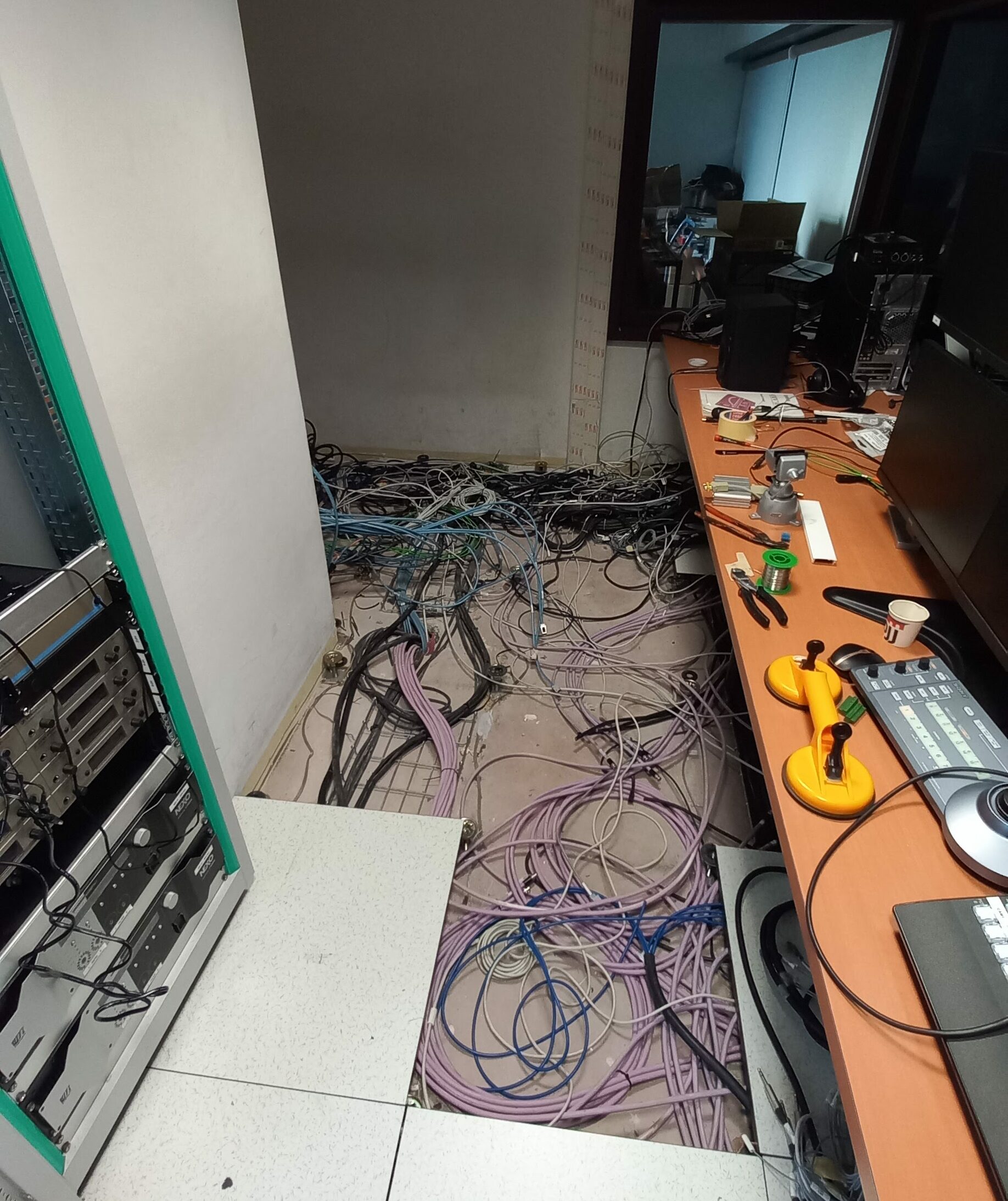

Fin 2022, une opportunité budgétaire s’est présentée et nous a permis d’envisager un refonte complète du système. Cette fois-ci, au lieu d’un petit saut technologique, le choix a été fait de repartir de zéro ou presque. Il a donc fallu d’abord retirer tout l’ancien système, démonter les baies et le faux plancher, pour retrouver toutes les lignes directes vers les appareil déjà en place, et passer les nouvelles lignes de câbles réseau pour les nouveaux appareils.
Autant dire que ce ne fut pas chose facile, mais dès l’enveloppe budgétaire débloquée, il avait été fait le choix de la consacrer entièrement à l’achat de matériel, plutôt qu’à l’intégration, que nous pouvions réaliser nous même. Ainsi, en plus de pouvoir entièrement rénover le grand amphithéâtre (aujourd’hui Condorcet – 350 places), nous avons également pu équiper de caméras, les amphithéâtre Costa et Michelet (60 places chacun) et les intégrer à l’écosystème. Cette intégration, rendu possible par le déploiement en série de switch NetGear M4250 et l’écosystème NDI & DANTE (Dante pour le transit des flux audio), permet de réaliser des productions vidéos dans ces amphis, depuis la régie, mais aussi de les utiliser comme salles de visioconférence ou de déport, pour les gros évènements.
Le résultat…

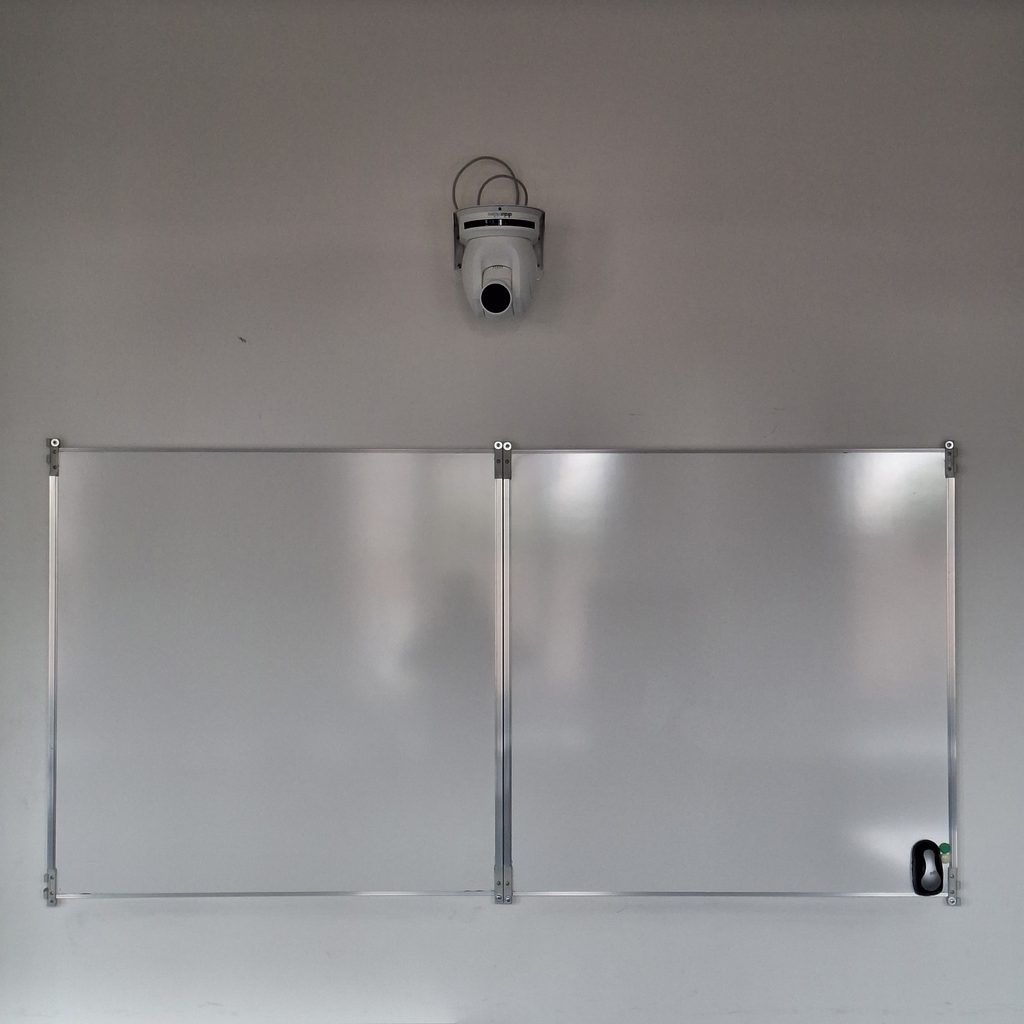

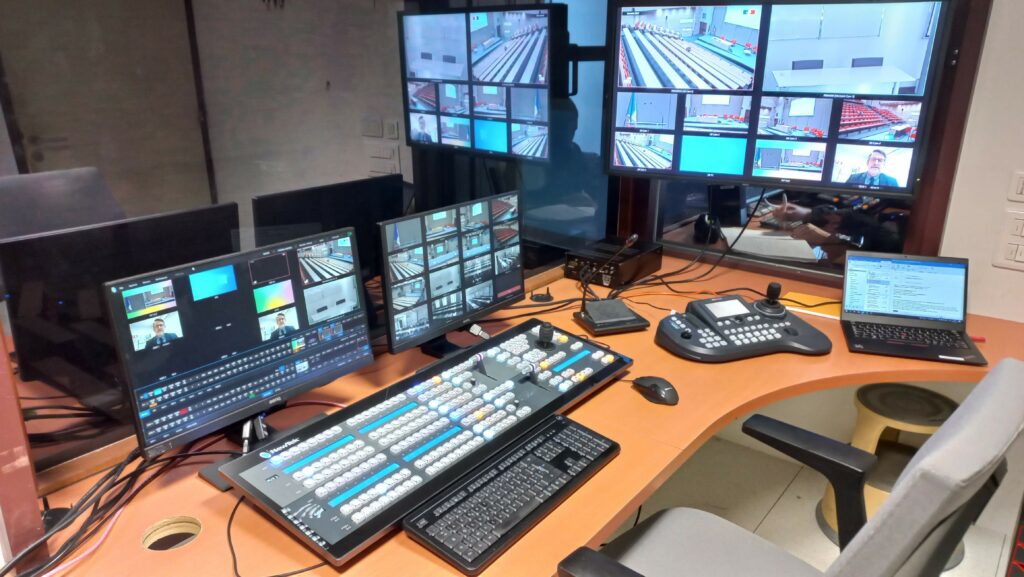

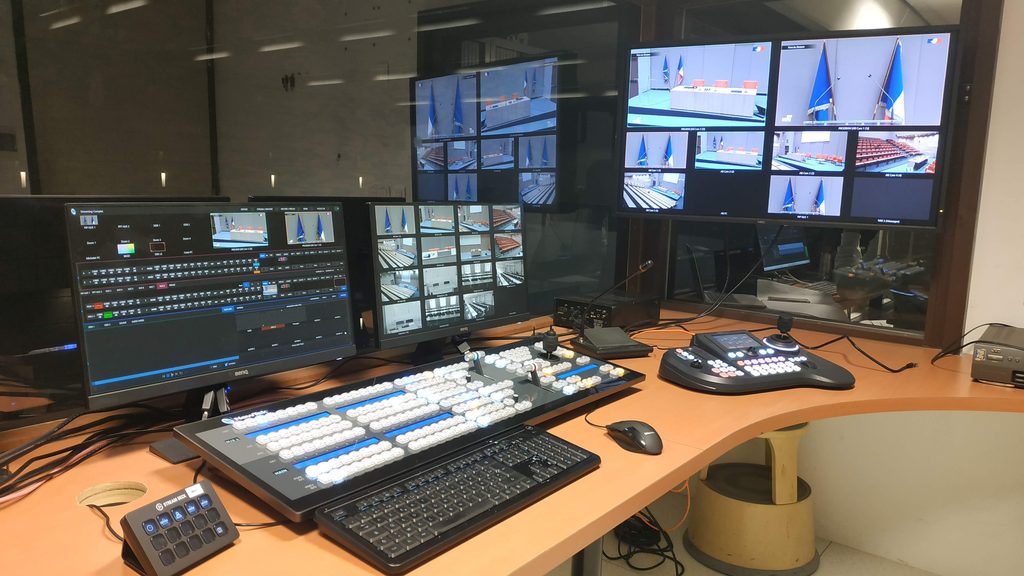

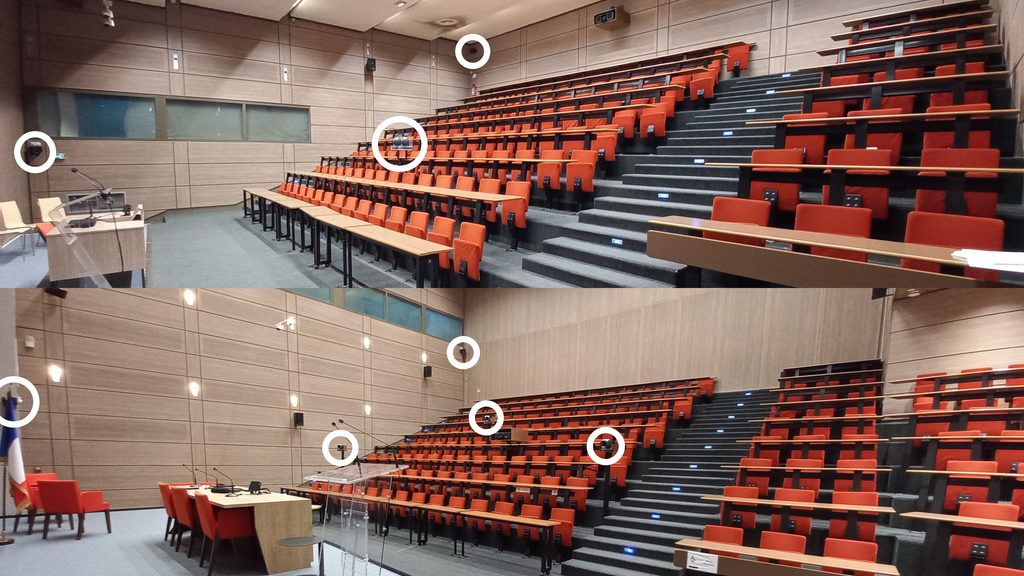

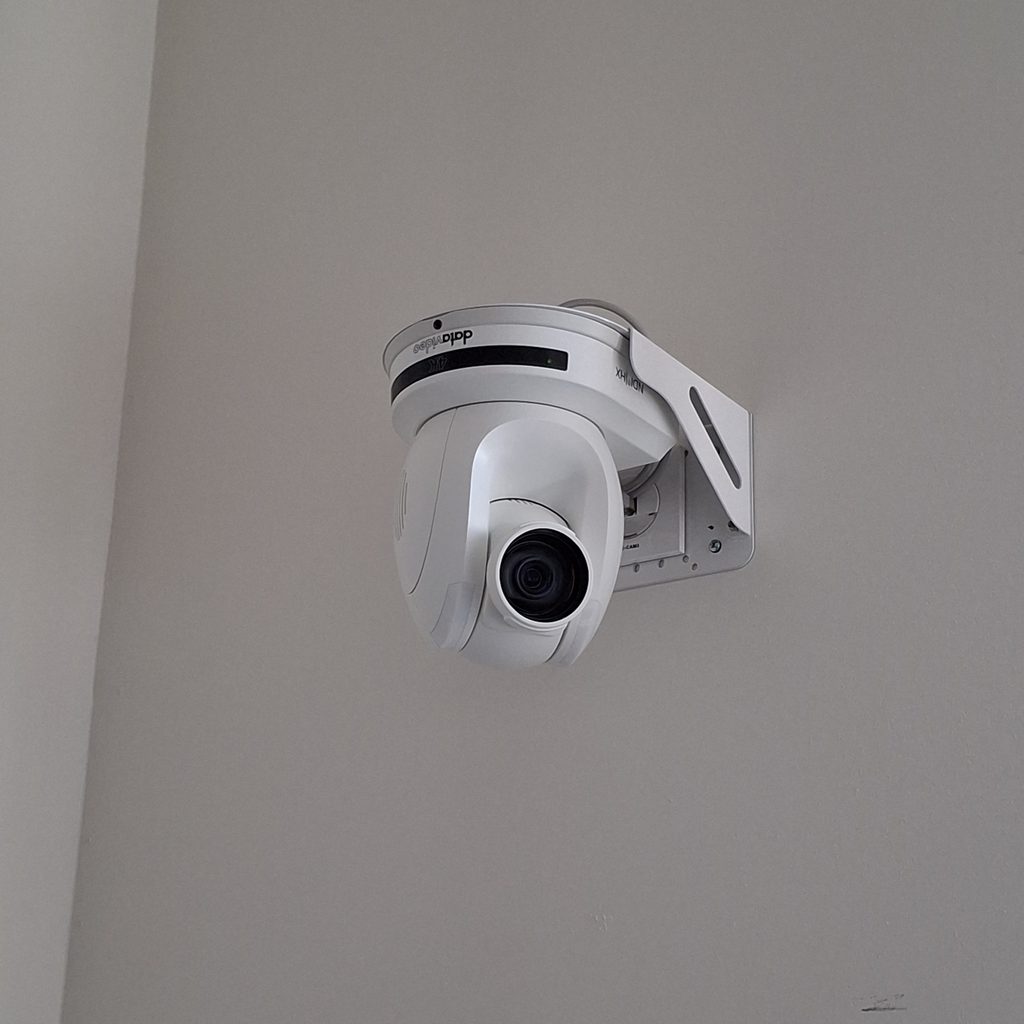

La solution complète pour les amphithéâtres à consistée à les équiper de caméras NDI (DataVideo PTC-280), à installer un Tricaster 2 Elite en régie, mais aussi un Tricaster Mini-X (cf. article Studio et Régie Mobile), à déplacer et ajouter des caméra en amphi Condorcet (ajout en partie haute et déplacement en partie basse) et à bâtir un réseau (Switch Netgear) pour transporter et convertir les flux vidéos (convertisseurs Magewell et Kiloview) et audio (Dante AVIO) et à rénover également la partie son, avec une toute nouvelle Allen & Heath SQ7 (console audio + carte DANTE). Des écrans retours Beetronics ont aussi été installés (version 7″ sur table et 19″ ou 27″ au sol).

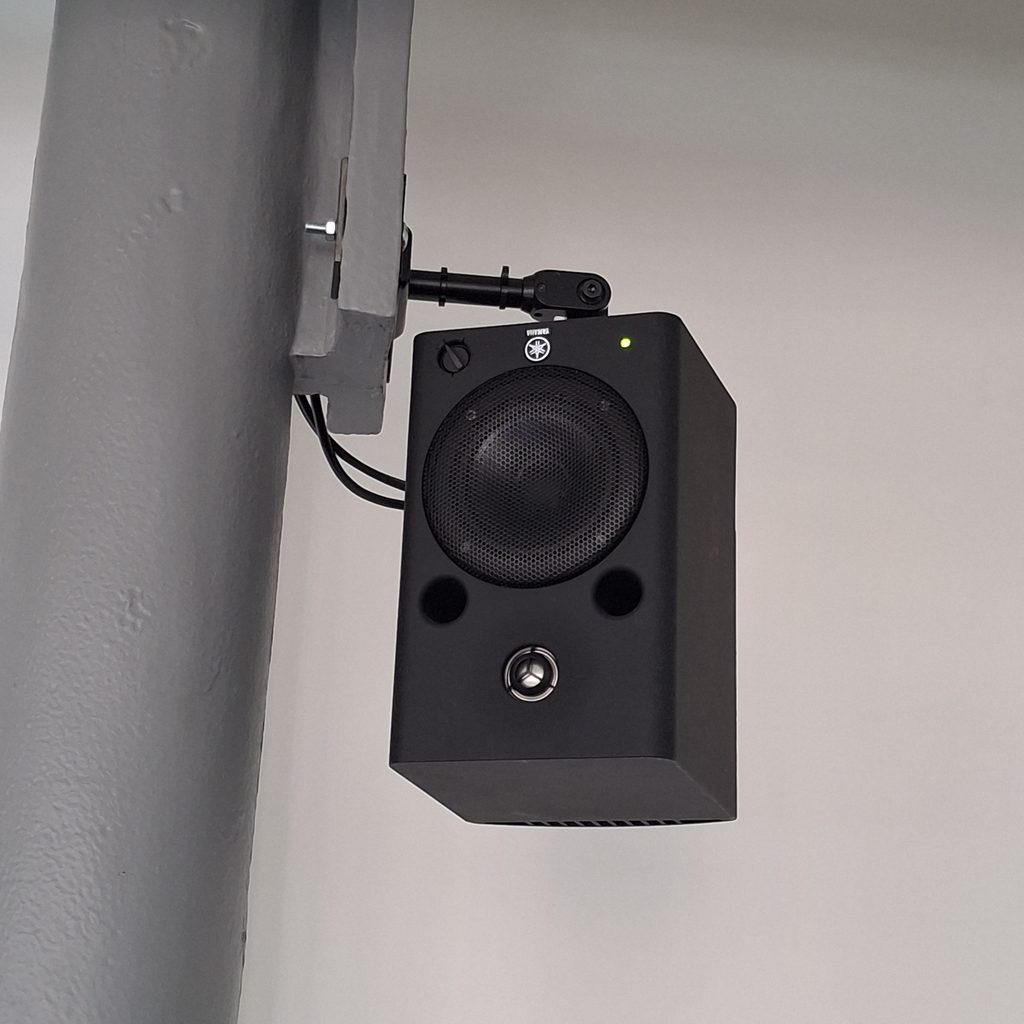

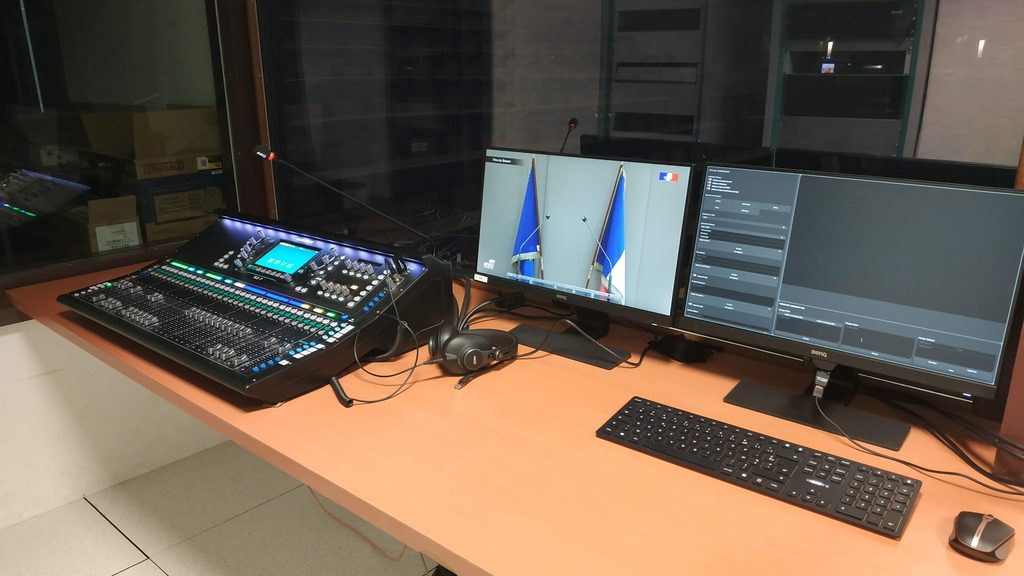

Pour la partie son, la majorité de l’infrastructure existante a été conservée et/ou ajustée (utilisation de ligne existante avec de nouvelle terminaisons), afin de bénéficier d’un minimum de délai entre la captation, la transformation et la transmission, du son ; impératif pour une salle sonorisée. En revanche le flux vidéo souffre d’un délai relatif, dû au mode de transmission, pour la projection en direct de la captation. Il a donc fallu gérer les délais au niveau de la captation et de la transmission du son, en fonction des sources et des utilisations. Cette charge a dû être également répartie entre la SQ7 et le Tricaster. Les amphithéâtres Costa et Michelet sont également géré via la SQ7, ainsi que le système de sonorisation de la cafétéria, à la sortie de l’amphithéâtre Condorcet. Tous les mixes audio on été revus et optimisés (notamment grace à l’AMM – automatic mic mixers) et la topologie de la console a été complétée et enregistrée.
La préservation des connaissances…

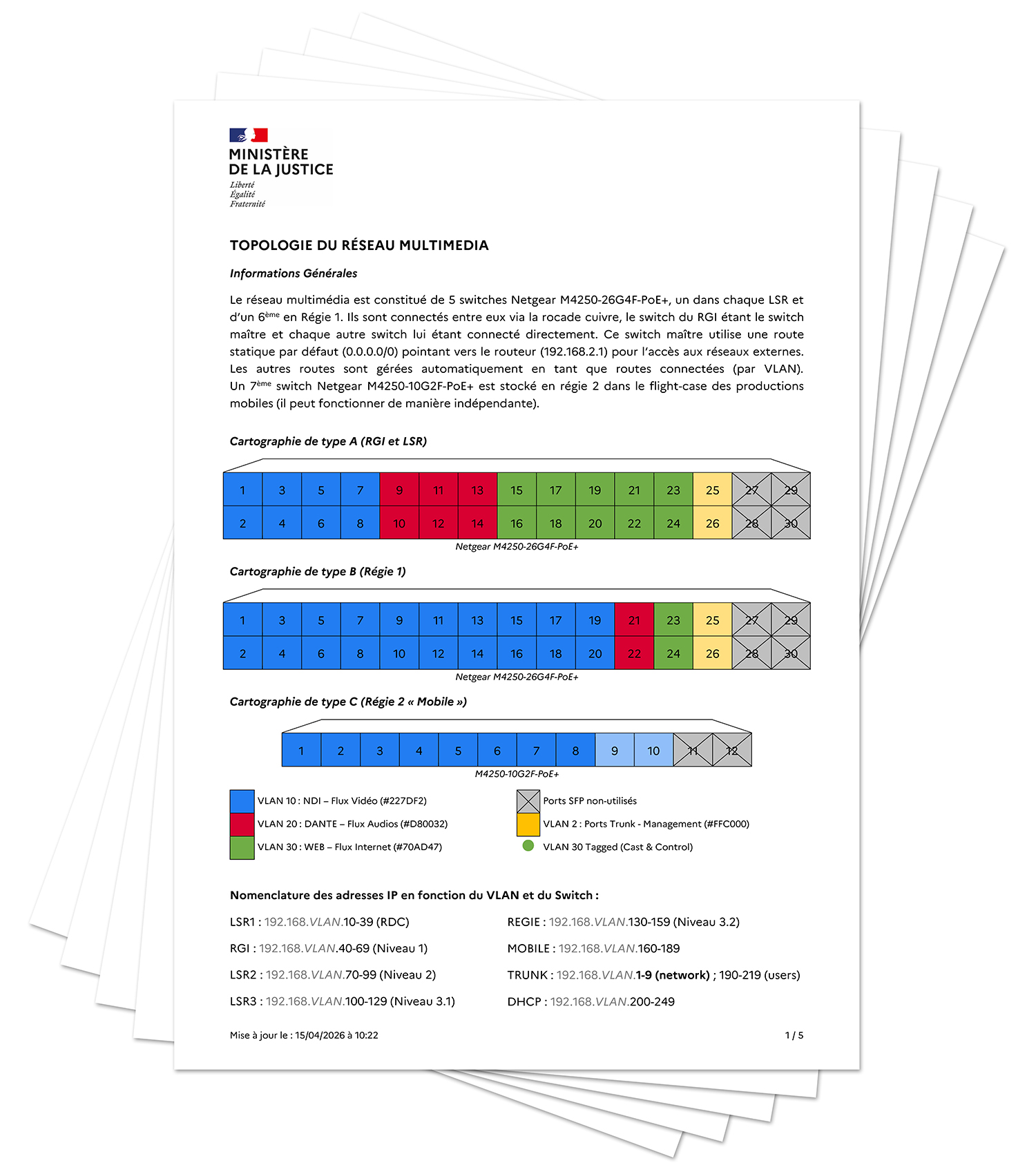

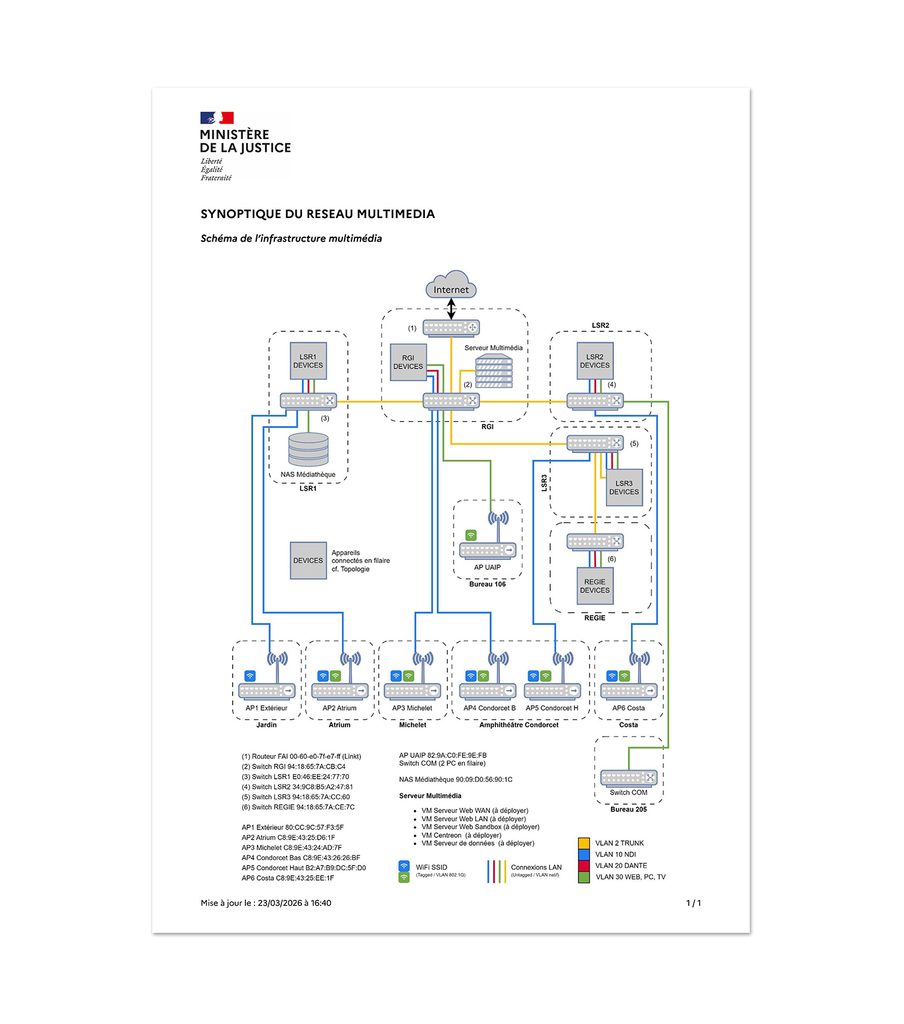

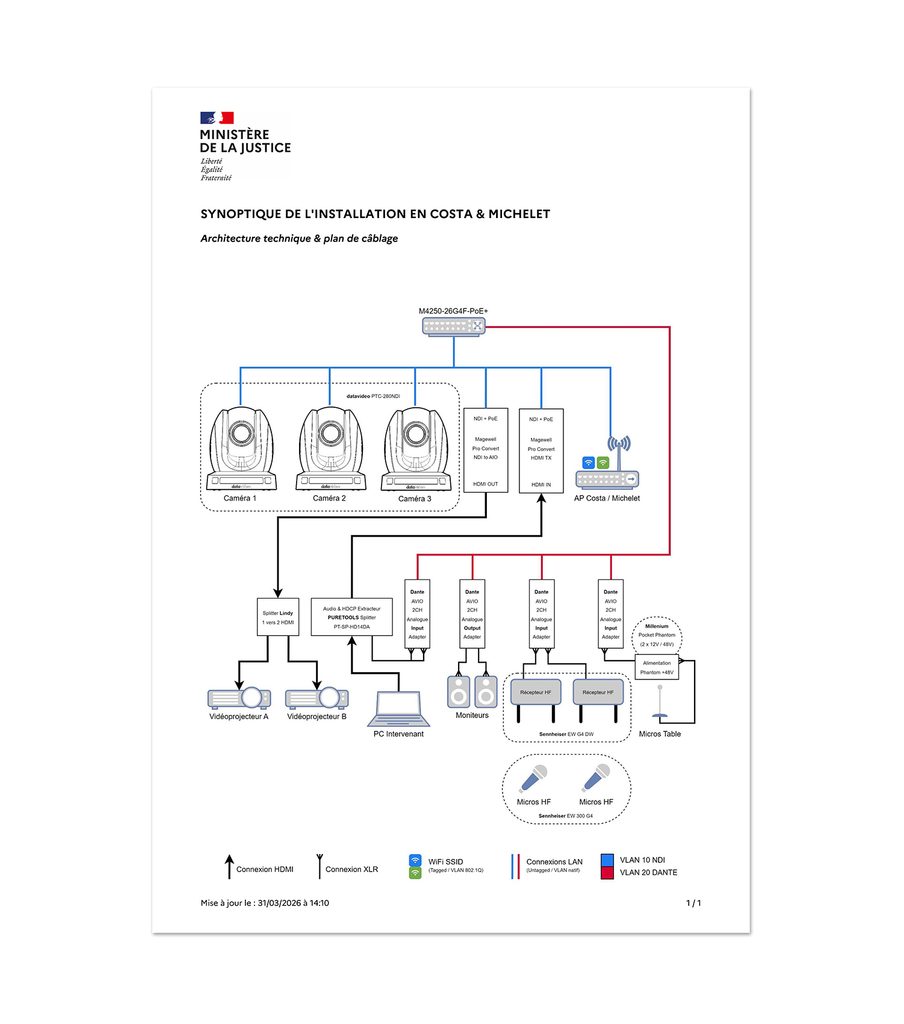

D’aileurs, après la finalisation de l’intégration et les ajustements liés aux premiers mois d’exploitation, des synoptiques et des topologie ont été créés, ainsi que des fiche de procédure expliquant comment ces matériels s’intègrent entre eux. Le réseau « Multimédia » et l’implantation des switches a été normée, avec 3 VLAN (Audio, Vidéo et Web), pour bien séparer et optimiser les flux ; en plus du VLAN de contrôle.
